mailserverをk3sへ移設する : 07 prometheus-grafanaの構築

linux mailserverをk3sへ移設する kubernetes k3s longhorn 永続ストレージ prometheus grafana 監視 metrics

アプリケーションと永続ストレージ構成

コンポーネント 役割 推奨ストレージサイズ 永続化の目的
Prometheus メトリクスデータの収集・保存サーバー 5〜10GB 長期間のデータを保存し、過去の傾向分析や障害時の原因調査を可能にするため。
Alertmanager アラートの管理・通知 1GB アラート設定や通知の履歴を保持し、Pod再起動時の設定消失を防ぐため。
Grafana データ可視化ダッシュボード 1〜2GB 作成したダッシュボードやデータソース設定を保持し、カスタム設定を永続化するため。

Longhornを利用したPrometheus/Grafanaの永続化

1. Helmリポジトリの追加

Prometheus Communityが提供するHelmチャートのリポジトリを追加

ocarina@ocarina-AB350-Pro4:~$ helm repo add prometheus-community https://prometheus-community.github.io/helm-charts
"prometheus-community" has been added to your repositories

ocarina@ocarina-AB350-Pro4:~$ helm repo update
Hang tight while we grab the latest from your chart repositories...
...Successfully got an update from the "longhorn" chart repository
...Successfully got an update from the "prometheus-community" chart repository
Update Complete. ⎈Happy Helming!⎈
ocarina@ocarina-AB350-Pro4:~$

2. 設定ファイルの作成

インストール時のカスタム設定を記述するためのファイルを作成します。ここで、Longhornをストレージクラスとして指定し、各コンポーネントに永続ボリュームを要求する設定を追加します

vi longhorn-monitoring-values.yaml
global:
  nodeSelector:
    longhorn: "true"

alertmanager:
  alertmanagerSpec:
    storage:
      volumeClaimTemplate:
        spec:
          storageClassName: longhorn
          accessModes: ["ReadWriteOnce"]
          resources:
            requests:
              storage: 1Gi
  nodeSelector:
    longhorn: "true"

prometheus:
  prometheusSpec:
    storageSpec:
      volumeClaimTemplate:
        spec:
          storageClassName: longhorn
          accessModes: ["ReadWriteOnce"]
          resources:
            requests:
              storage: 10Gi
  nodeSelector:
    longhorn: "true"

grafana:
  persistence:
    enabled: true
    storageClassName: longhorn
    accessModes: ["ReadWriteOnce"]
    size: 2Gi
  adminPassword: "prom-operator"
  nodeSelector:
    longhorn: "true"

prometheus-node-exporter:
  nodeSelector:
    longhorn: "true"

kube-state-metrics:
  nodeSelector:
    longhorn: "true"

prometheusOperator:
  nodeSelector:
    longhorn: "true"
  • storageClassName: longhorn
    • 先ほど構築したLonghornを使用するように指定
  • volumeClaimTemplate:
    • PromeeusとAlertmanagerに対して、永続ボリュームの要求テンプレートを定義
  • grafana.persistence:
    • Grafana永続化
  • nodeSelector: longhorn: "true"
    • ha-worker1,hb-worker1のみにリソースを作成する（longhornを構築したノードのみに作られるようにラベルを指定）

3. 監視スタックのインストール

BackupTargetを作成

今回は空で作成

S3やNFS,sambaなど指定できるようです。

https://www.bookstack.cn/read/longhorn-1.9.0-en/f00b009481f25078.md

ocarina@ocarina-AB350-Pro4:~$ cat << EOF | kubectl apply -f -
apiVersion: longhorn.io/v1beta2
kind: BackupTarget
metadata:
  name: default
  namespace: longhorn-system
spec:
  backupTargetURL: ""
  credentialSecret: ""
  pollInterval: "5m0s"
EOF
Warning: metadata.finalizers: "longhorn.io": prefer a domain-qualified finalizer name including a path (/) to avoid accidental conflicts with other finalizer writers
backuptarget.longhorn.io/default created

ocarina@ocarina-AB350-Pro4:~$ kubectl -n longhorn-system get backuptarget
NAME      URL   CREDENTIAL   LASTBACKUPAT   AVAILABLE   LASTSYNCEDAT
default                      5m0s           false       <no value>

kube-prometheus-stack をインストール

ocarina@ocarina-AB350-Pro4:~$ kubectl create namespace monitoring
namespace/monitoring created

ocarina@ocarina-AB350-Pro4:~$ helm install prometheus-stack prometheus-community/kube-prometheus-stack   --namespace monitoring   -f longhorn-monitoring-values.yaml --wait

Release "prometheus-stack" has been upgraded. Happy Helming!
NAME: prometheus-stack
LAST DEPLOYED: Tue Feb 17 23:52:03 2026
NAMESPACE: monitoring
STATUS: deployed
REVISION: 3
DESCRIPTION: Upgrade complete
TEST SUITE: None
NOTES:
kube-prometheus-stack has been installed. Check its status by running:
  kubectl --namespace monitoring get pods -l "release=prometheus-stack"

Get Grafana 'admin' user password by running:

  kubectl --namespace monitoring get secrets prometheus-stack-grafana -o jsonpath="{.data.admin-password}" | base64 -d ; echo

Access Grafana local instance:

  export POD_NAME=$(kubectl --namespace monitoring get pod -l "app.kubernetes.io/name=grafana,app.kubernetes.io/instance=prometheus-stack" -oname)
  kubectl --namespace monitoring port-forward $POD_NAME 3000

Get your grafana admin user password by running:

  kubectl get secret --namespace monitoring -l app.kubernetes.io/component=admin-secret -o jsonpath="{.items[0].data.admin-password}" | base64 --decode ; echo

Visit https://github.com/prometheus-operator/kube-prometheus for instructions on how to create & configure Alertmanager and Prometheus instances using the Operator.

4. デプロイ状態の確認

すべてのPodが正常に起動しているか確認

ocarina@ocarina-AB350-Pro4:~$ kubectl -n monitoring get pod -o wide
NAME                                                     READY   STATUS    RESTARTS   AGE    IP             NODE         NOMINATED NODE   READINESS GATES
alertmanager-prometheus-stack-kube-prom-alertmanager-0   2/2     Running   0          104s   10.42.1.52     ha-worker1   <none>           <none>
prometheus-prometheus-stack-kube-prom-prometheus-0       1/2     Running   0          104s   10.42.1.53     ha-worker1   <none>           <none>
prometheus-stack-grafana-57f9bbbc4-4qmss                 3/3     Running   0          117s   10.42.16.128   hb-worker1   <none>           <none>
prometheus-stack-kube-prom-operator-5b48df5679-glzc2     1/1     Running   0          117s   10.42.16.127   hb-worker1   <none>           <none>
prometheus-stack-kube-state-metrics-668495c8c6-dwhb5     1/1     Running   0          117s   10.42.1.51     ha-worker1   <none>           <none>
prometheus-stack-prometheus-node-exporter-8qcgq          1/1     Running   0          117s   172.31.1.22    hb-worker1   <none>           <none>
prometheus-stack-prometheus-node-exporter-v2n46          1/1     Running   0          117s   172.31.1.12    ha-worker1   <none>           <none>

ha-worker1,hb-worker2のみに作られていることを確認

何故かworker2に作られてしまう場合

nodeSelectorが効いていない

# Alertmanager StatefulSetのnodeSelector設定を詳細確認
kubectl -n monitoring get statefulset alertmanager-prometheus-stack-kube-prom-alertmanager -o yaml | grep -A10 -B10 nodeSelector

# Prometheus StatefulSetも同様に
kubectl -n monitoring get statefulset prometheus-prometheus-stack-kube-prom-prometheus -o yaml | grep -A10 -B10 nodeSelector

worker2で作られないようにする

# worker2にテイントを追加（Podを締め出す）
# テイントは「キー=値:効果」の組み合わせで識別されます
kubectl taint node ha-worker2 dedicated=monitoring:NoSchedule
kubectl taint node hb-worker2 dedicated=monitoring:NoSchedule
kubectl taint node ha-worker2 only-worker1=true:NoSchedule
kubectl taint node hb-worker2 only-worker1=true:NoSchedule

# Alertmanager Podを削除
kubectl -n monitoring delete pod alertmanager-prometheus-stack-kube-prom-alertmanager-0

# Prometheus Podも削除
kubectl -n monitoring delete pod prometheus-prometheus-stack-kube-prom-prometheus-0

# どこにスケジュールされるか監視
kubectl -n monitoring get pods -o wide -w

5. 永続ボリュームの確認

Longhornが期待通りにボリュームをプロビジョニングしているか確認

ocarina@ocarina-AB350-Pro4:~$ kubectl -n monitoring get pv
NAME                                       CAPACITY   ACCESS MODES   RECLAIM POLICY   STATUS   CLAIM                                                                                                                       STORAGECLASS   VOLUMEATTRIBUTESCLASS   REASON   AGE
pvc-27d087e7-293f-47fb-9b15-28d66516933b   1Gi        RWO            Delete           Bound    monitoring/alertmanager-prometheus-stack-kube-prom-alertmanager-db-alertmanager-prometheus-stack-kube-prom-alertmanager-0   longhorn       <unset>                          10m
pvc-645e3582-81b3-4bd5-8b2a-e0f47bf3caca   2Gi        RWO            Delete           Bound    monitoring/prometheus-stack-grafana                                                                                         longhorn       <unset>                          7m4s
pvc-932e78b1-dadf-484d-944e-108e88617910   10Gi       RWO            Delete           Bound    monitoring/prometheus-prometheus-stack-kube-prom-prometheus-db-prometheus-prometheus-stack-kube-prom-prometheus-0           longhorn       <unset>                          10m
ocarina@ocarina-AB350-Pro4:~$

ocarina@ocarina-AB350-Pro4:~$ kubectl -n monitoring get pvc
NAME                                                                                                             STATUS   VOLUME                                     CAPACITY   ACCESS MODES   STORAGECLASS   VOLUMEATTRIBUTESCLASS   AGE
alertmanager-prometheus-stack-kube-prom-alertmanager-db-alertmanager-prometheus-stack-kube-prom-alertmanager-0   Bound    pvc-27d087e7-293f-47fb-9b15-28d66516933b   1Gi        RWO            longhorn       <unset>                 18m
prometheus-prometheus-stack-kube-prom-prometheus-db-prometheus-prometheus-stack-kube-prom-prometheus-0           Bound    pvc-932e78b1-dadf-484d-944e-108e88617910   10Gi       RWO            longhorn       <unset>                 18m
prometheus-stack-grafana                                                                                         Bound    pvc-645e3582-81b3-4bd5-8b2a-e0f47bf3caca   2Gi        RWO            longhorn       <unset>                 19m
ocarina@ocarina-AB350-Pro4:~$ kubectl -n monitoring describe pvc prometheus-stack-grafana|tail -n2
  Normal   Provisioning           2m1s (x11 over 15m)   driver.longhorn.io_csi-provisioner-688964c44b-lkvlx_64166c33-709b-4d98-be40-120b0f3df436  External provisioner is provisioning volume for claim "monitoring/prometheus-stack-grafana"
  Normal   ProvisioningSucceeded  119s                  driver.longhorn.io_csi-provisioner-688964c44b-lkvlx_64166c33-709b-4d98-be40-120b0f3df436  Successfully provisioned volume pvc-645e3582-81b3-4bd5-8b2a-e0f47bf3caca

修正する場合

helm upgrade prometheus-stack prometheus-community/kube-prometheus-stack \
  --namespace monitoring \
  -f longhorn-monitoring-values.yaml \
  --wait

やり直す場合...

helm uninstall prometheus-stack -n monitoring
kubectl delete namespace monitoring
kubectl delete service/prometheus-stack-kube-prom-kubelet -n kube-system

kubectl get crd | grep monitoring.coreos.com | awk '{print $1}' | xargs kubectl delete crd

確認
kubectl get all -A|egrep "monitor|prometheus|grafana"
kubectl create namespace monitoring
helm install prometheus-stack prometheus-community/kube-prometheus-stack \
  --namespace monitoring \
  -f longhorn-monitoring-values.yaml \
  --wait

LonghornのServiceMonitorを作成

cat << EOF | kubectl apply -f -
apiVersion: monitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: longhorn
  namespace: monitoring
  labels:
    app: longhorn
    release: prometheus-stack  # Prometheusが選択するラベル
spec:
  namespaceSelector:
    matchNames:
    - longhorn-system
  selector:
    matchLabels:
      app: longhorn-manager  # Longhorn ManagerのPodについているラベル
  endpoints:
  - port: manager  # Longhorn Managerが公開しているポート名
    interval: 30s
    path: /metrics
EOF

Grafanaにアクセスしてみる

longhornのUIでローカル8080を利用している場合は閉じます。(ctrl + c)

grafana-ui表示

kubectl -n monitoring port-forward svc/prometheus-stack-grafana 8080:80

http://localhost:8080

  • Username: admin
  • Password: prom-operator（values.yamlで設定したもの）

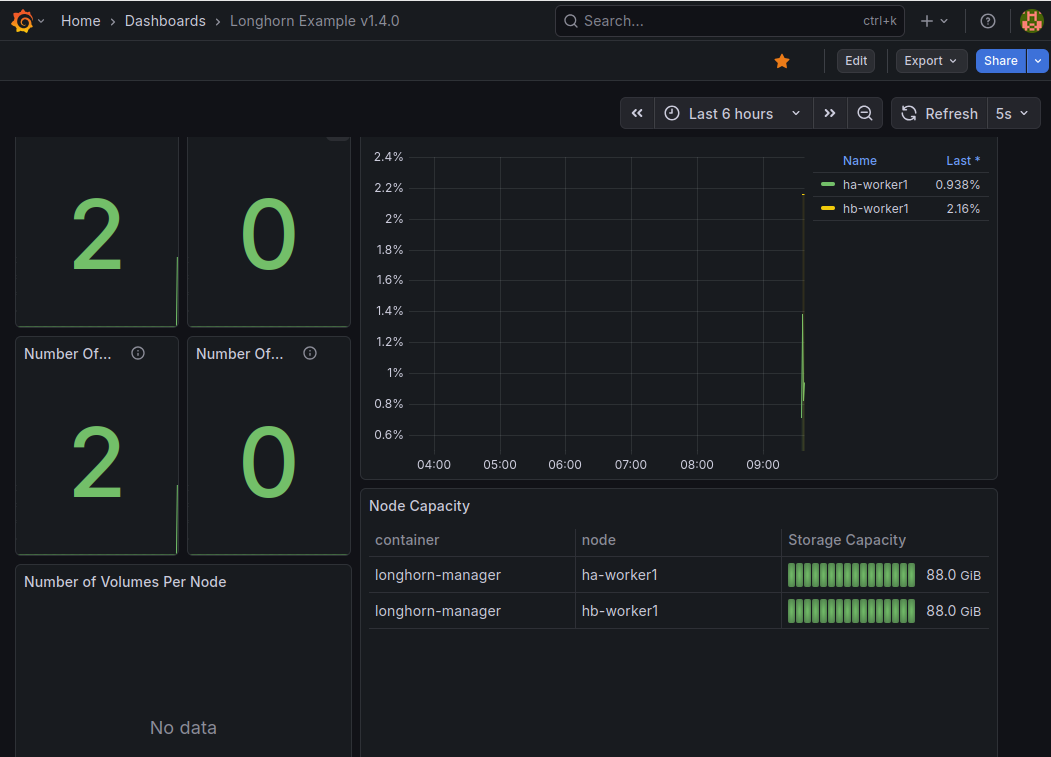

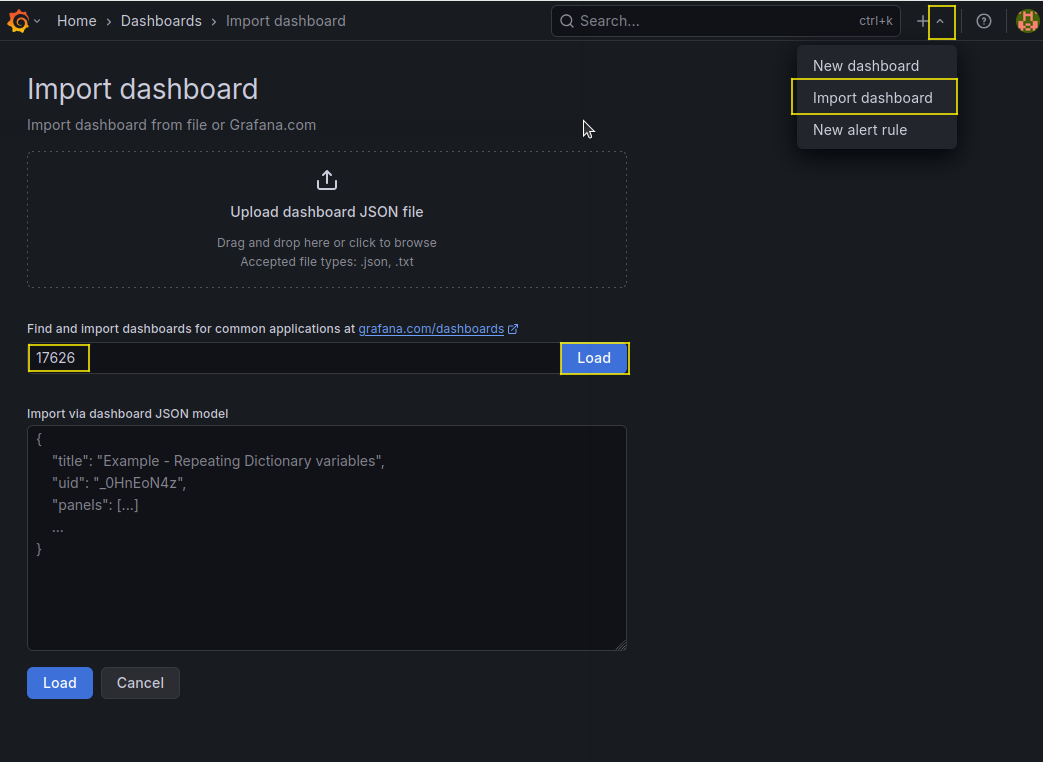

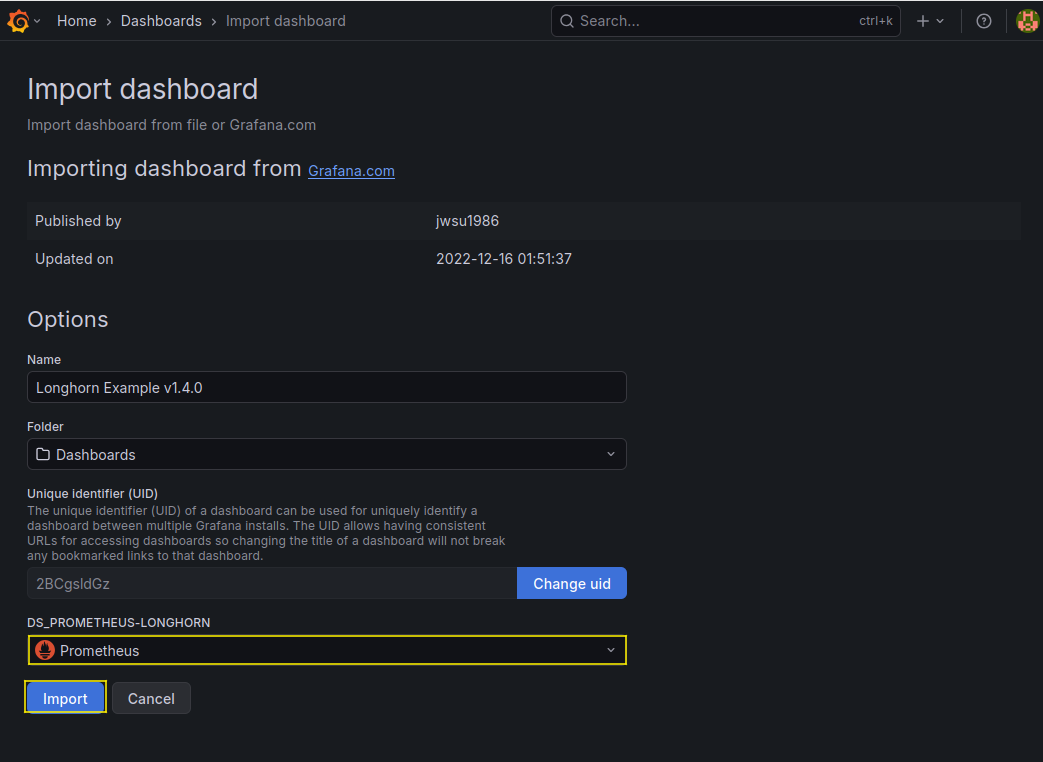

longhorn利用状況をgrafanaで可視化
